В этой статье будут рассмотрены различные типы клапанов и их применение.
Стандарт JIS определяет клапаны следующим образом:
Подвижное устройство, которое позволяет, предотвращает или контролирует поток жидкости путем открытия или закрытия прохода. В зависимости от конструкции и характеристик клапана их можно разделить на следующие категории:
1. Клапаны, которые влияют на поток путем вращения элемента клапана внутри прохода.: Например, шаровые краны, поворотные затворы
2. Клапаны, которые влияют на поток посредством элемента клапана, действующего как «уплотнение или заглушка» внутри прохода.: Например, шаровые краны
Клапаны, которые влияют на поток путем «вставки» элемента клапана в проход: Например, задвижки

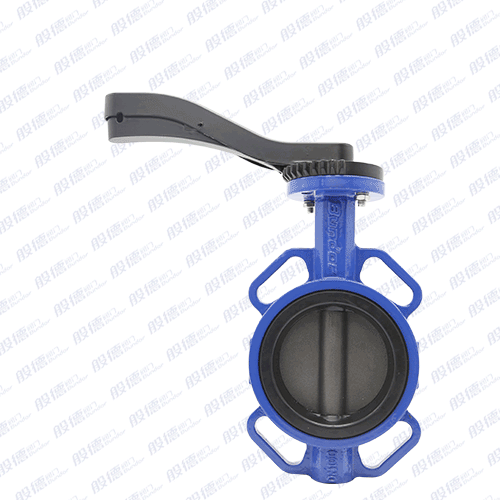

В цилиндрическом канале корпуса дроссельной заслонки вращается вокруг оси дисковая заслонка, которая в первую очередь управляет потоком за счет поворота диска на 90 градусов.
Задвижка
Конструкция задвижки похожа на шлюз. Главной особенностью этой задвижки является то, что она имеет очень низкую потерю давления при полном открытии. Однако, чтобы полностью открыть задвижку, ее необходимо полностью поднять из прохода, а это значит, что маховик нужно повернуть много раз. Размер отверстия задвижки-бабочки очень мал, и она характеризуется очень низкой потерей давления. Этот тип задвижки обычно используется для воды и воздуха.
Давайте подробнее рассмотрим шаровые краны и запорные вентили, которые чаще всего используются в паровых системах.
Шаровой кранШаровые краны обладают превосходной запорной способностью и могут быть закрыты поворотом ручки на 90 градусов, что делает их очень удобными в использовании. Конструкция шарового крана может быть полнопроходной, то есть отверстие клапана имеет тот же размер, что и внутренний диаметр трубы, что приводит к очень низкой потере давления. Еще одной важной особенностью является то, что он снижает вероятность утечки сальника, поскольку шток клапана должен поворачиваться только на 90 градусов.
Однако следует отметить, что этот тип клапана может использоваться только в полностью открытом или полностью закрытом положении. Его нельзя использовать как частично открытый клапан для управления потоком в любых целях.
Шаровые краны обычно используют кольцевые мягкие седла. Если кран используется в частично открытом состоянии, давление действует на локальное седло, что может вызвать деформацию седла. После деформации седла ухудшается герметичность, что приводит к утечке.
Шаровой вентильШаровые краны подходят для различных сфер применения: от регулирования расхода до перекрытия потока жидкости.
Когда заглушка и седло клапана находятся в тесном контакте, клапан закрыт. Когда заглушка покидает седло, клапан открывается. Таким образом, управление потоком определяется не открытием седла, а подъемом заглушки (расстоянием между заглушкой и седлом). Характерной чертой этого типа клапана является то, что даже в частично открытом состоянии повреждение седла и заглушки от жидкости очень минимально. В некоторых применениях, когда требуется точное управление потоком, часто используются игольчатые запорные клапаны.
Однако следует отметить, что поскольку проточный канал этого типа клапана имеет S-образную форму, его потеря давления выше, чем у других. Кроме того, шток клапана необходимо поворачивать много раз, чтобы открыть или закрыть клапан, что может привести к утечке сальника. Более того, поскольку шток клапана необходимо поворачивать много раз, пока заглушка не прилегает плотно к седлу, чтобы закрыть клапан, трудно определить, когда клапан полностью закрыт. Многие случаи показали, что непреднамеренное чрезмерное затягивание штока клапана может повредить уплотнительную поверхность.
Дополнительная информацияМембранные клапаны управляют потоком, «перекрывая» проход снаружи, и в основном используются в жидкостных системах, но иногда клапаны с похожим названием встречаются и в паровых системах. Это автоматический клапан с мембранным приводом, обычно называемый «мембранным клапаном». Поэтому при упоминании этого названия важно точно его различать.
